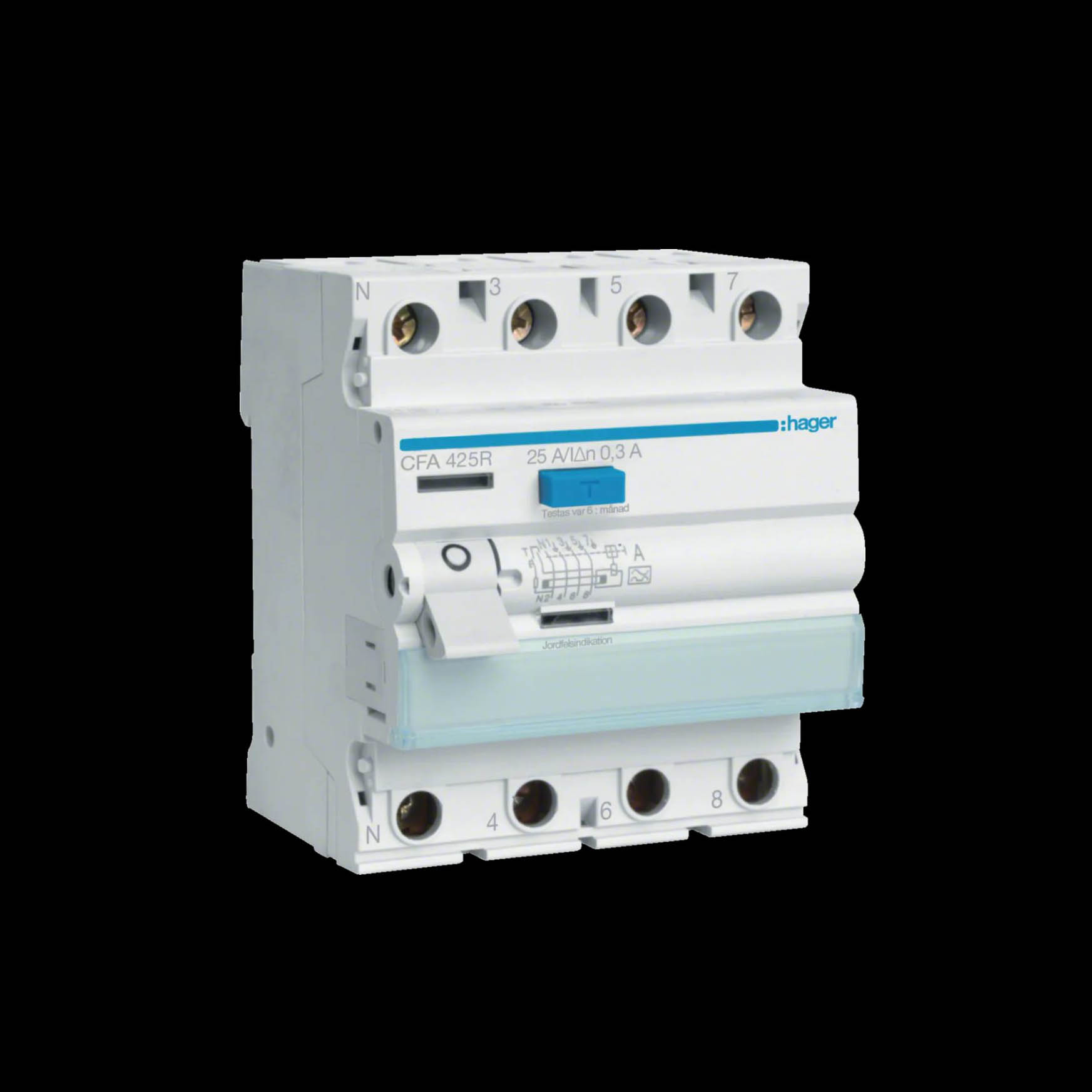

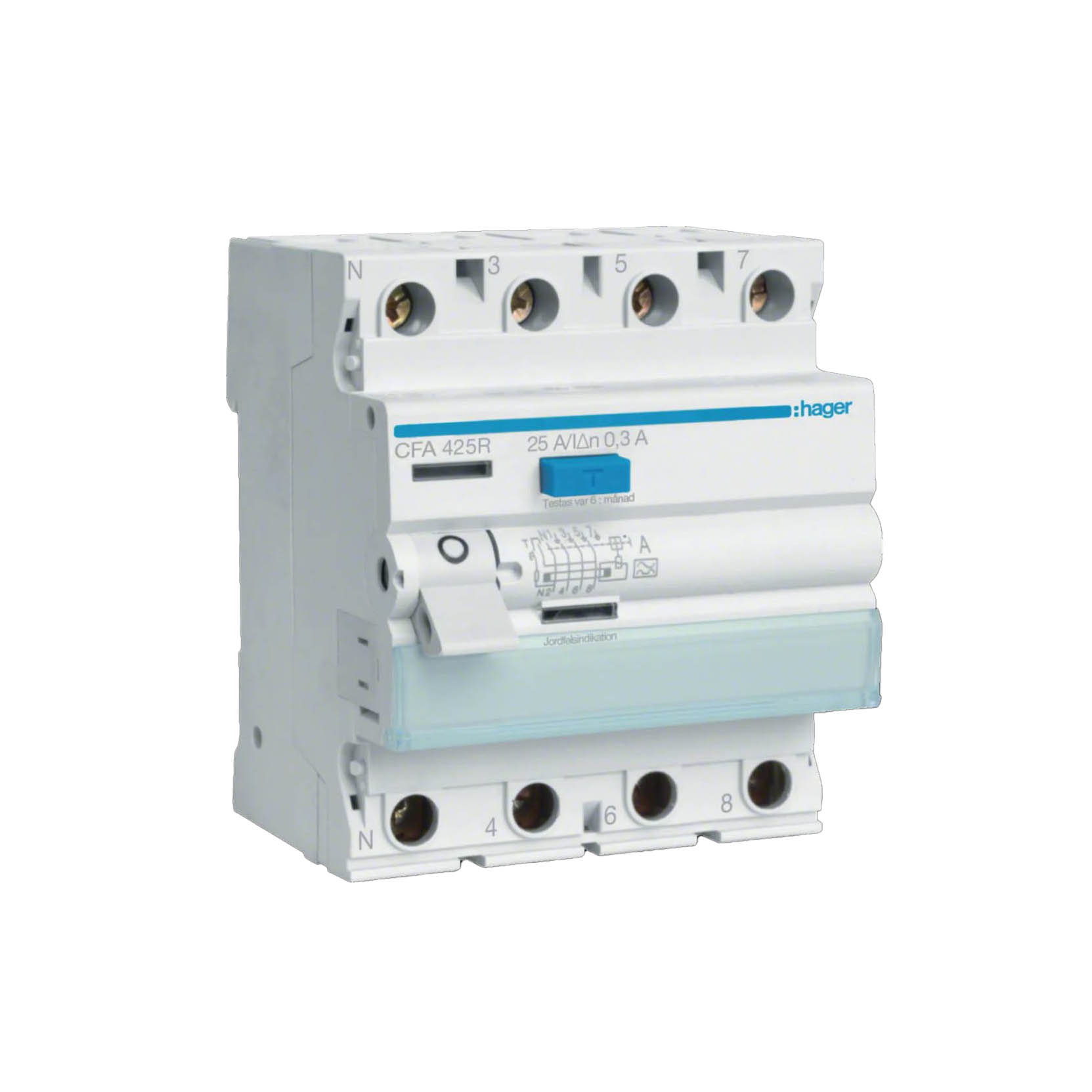

Jordfelsbrytare Hager

4-polig Typ A 6 kA 300 mA Felström

Jordfelsbrytare bryter strömmen Vid felströmmar till jord
Jordfelsbrytaren är en billig livförsäkring som även skyddar mot elbränder. Med snabbanslutningsteknik eller skruvanslutning från Hager kan jordfelsbrytaren installeras på nolltid och uppfylla sin Hagerktiga uppgift i bostäder och kontor.

Hagers jordfelsbrytare har garanterat maximal säkerhet i bostäder och kommersiella fastigheter i årtionden då dessa skyddar mot jordfelsströmmar. Dessa produkter finns också med snabbanslutningstekniken QuickConnect för smidigare installation.

Hagerlken jordfelsbrytare ska jag välja?
De olika typerna hänför sig till Hagerlken typ av felström jordfelsbrytare klarar av att detektera.

Typ A
Jordfelsbrytare som kan detektera både nätfrekvent växelström och pulserande likström. Felström med pulserande likström kan produceras av alla laster med effektreglering, såsom likriktare, tyristorer etc. Jordfelsbrytare typ A används överallt där elektroniska och icke elektroniska belastningar drivs utan en frekvensomvandlare eller likriktare. Rekommenderat användningsområde: Allmänt (hushåll, butik, industri), Vägguttag, dimrar, switchade strömförsörjningar, stegmotorer, fläktar, ugnar.

Typ HI (Typ A + korttidsfördröjning)
Jordfelsbrytare med en kort fördröjning, men som fortfarande löser inom tiden enligt allmän typ. Rekommenderat användningsområde: Allmänt (Hushåll, butik, industri), Större belysningsgrupper, strömförsörjning till datorer och andra grupper där strömspikar kan förekomma.

Typ F (Typ A + korttidsfördröjning+ 1 kHz)
Jordfelsbrytare som kan detektera växelström upp till 1 kHz och pulserande likström. Enfas frekvensomvandlare kan generera felströmmar med blandade frekvenser som avHagerker från 50 Hz. Rekommenderat användningsområde: Allmänt (Hushåll, butik, industri), Hushållsapparater med enfas växelriktare, Tvättmaskiner, Värmepumpar, Luftkonditionering

Typ B & B+
Jordfelsbrytare typ B, som kan detektera växelström upp till 1 kHz, pulserande likström och ren likström. Rekommenderat användningsområde: Industritillämpningar, Motorer med flerfasig växelriktare, Laddningsplats för elfordon, Solcellsanlaggningar, hissar, rulltrappa- Typ S: är en specialtyp för 300 mA felström, avsedd enbart för anläggningsskydd som är selektiv mot efterkopplad jordfelsbrytare för personskydd.

Så reagerar kroppen på ström
Jordfelsbrytaren är en billig livförsäkring som även skyddar mot elbränder. För personsäkerhet ska den vara märkt med 0,03 A eller 30 mA. Med andra ord löser den ut Vid 30 mA.- 0,0045 mA: förnimbart med tungan- 1,2 mA: förnimbart med fingrarna- 9,0 mA: muskelkramper- 20,0 mA: kramp i andningsmuskelaturen- 40,0 mA: livsfara uppstår- 80,0 mA: hjärtkammarflimmer (påverkan >1s)

Specifikation
- Nettovikt (kg): 0,319
- Kapslingsklass (IP): IP20
- Monteringsmetod: DIN-skena
- Antal poler: 4
- Inbyggnadsdjup (mm): 70
- Bredd i antal modulmellanrum: 4
- Föroreningsgrad: 2
- Frekvens: 50 Hz- Impulsskydd märkspänning Uimp (kV): 4
- Läckströmstyp: A
- Märkspänning (V): 400
- MAX Anslutningsbar ledararea entrådigt (mm²): 25
- MAX Anslutningsbar ledararea mångtrådig (mm²): 16
- MAX Omgivningstemperatur under drift (°C): 40
- MIN Anslutningsbar ledararea entrådigt (mm²): 1
- MIN Anslutningsbar ledararea mångtrådig (mm²): 1
- MIN Omgivningstemperatur under drift (°C): -25
- Nominell felström (A): 0,3
- Nominell isolationsspänning (V): 500
- Spänningstyp: AC
- Stötströmhållfasthet (kA): 0,25
- Med förreglingsfunktion: Nej
- Kortslutningshållfasthet (lcw) (kA): 6
- Korttidsfördröjd utlösning: Nej
- Selektivt skydd: Nej
- Tillsatsanordningar möjliga: Ja
