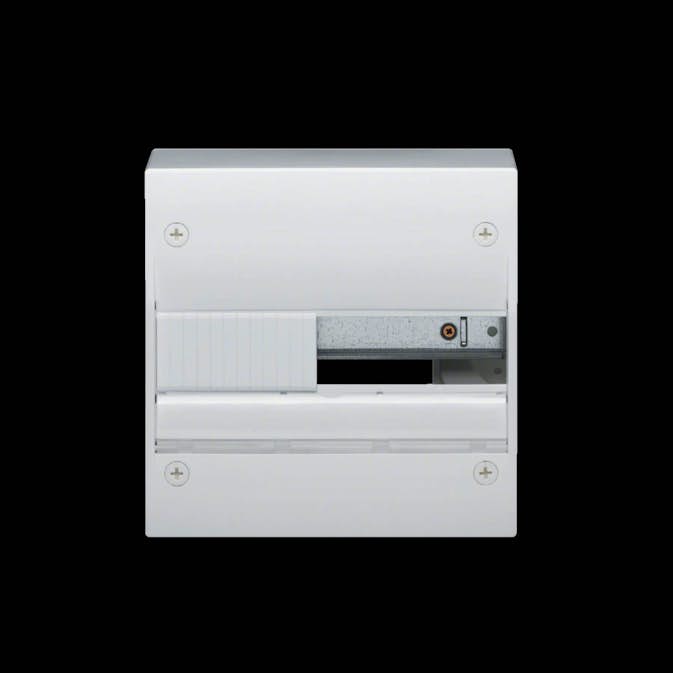

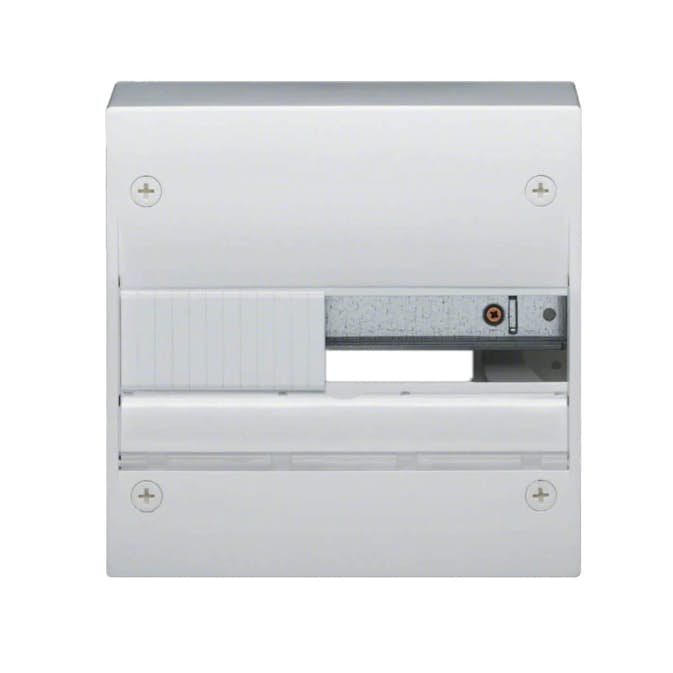

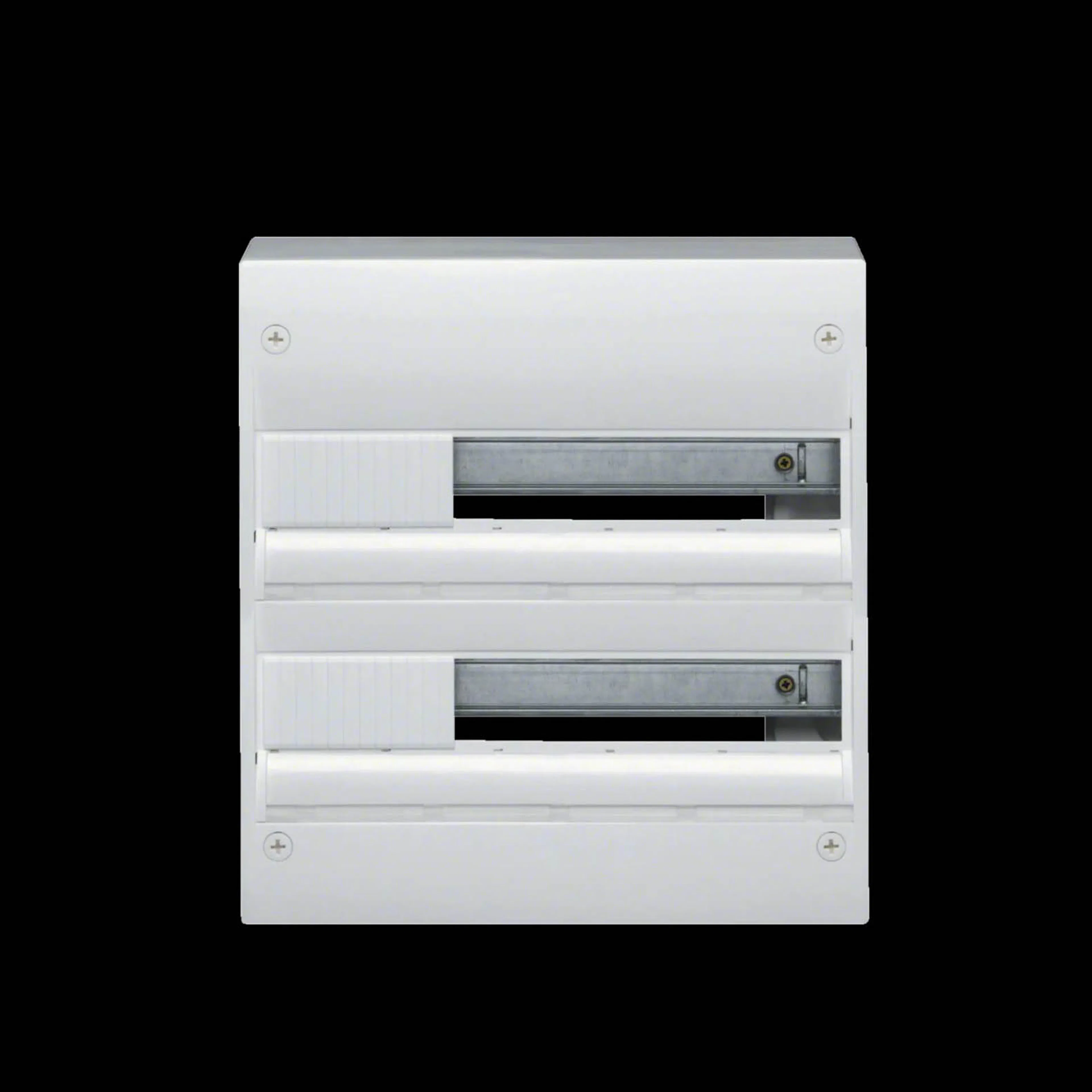

Plastkapsling Hager

Gamma Utanpåliggande Montering IP30

Kapslingar för alla miljöer
Oavsett om det är kapslingar eller fasadmätarskåp - hos oss kan du lösa alla applikationer. Tack vare sin mångsidighet uppfyller de alla krav som ställs på elektriska distributionssystem i bostads-, kontors- och industribyggnader. Kapslingarna är lätta att installera och kabeldragning går snabbt och enkelt.

Sveriges mest sålda kapsling
Hager gammakapsling är speciellt framtagen för den svenska marknaden. En kapsling för enkla installationer i exempelvis bostäder eller för mindre installationer. Inför framtagningen genomförde Hager ett stort test där flertalet installatörer fick ge sina synpunkter, de bästa av dessa idéer genomfördes.

Upptäck fördelarna
Innovativa funktioner gör att installationen blir enklare och mer bekväm. Kapslingarna finns från 13 till 72 moduler, 13 eller 18 moduler breda. De är också försedda med noll- och jordblock med snabbanslutningstekniken: QuickConnect. Gamma finns i både plast och plåt. Väljer man plast kan man välja mellan Vit eller transparent dörr som tillbehör. Vill man ha en mediacentral i samma design finns två storlekar att välja mellan. Läs mer nedan om de innovativa funktionerna.

Funktion möter design
Inte bara funktioner, Hager Gamma vann det renommerade "iF product design award"-priset 2007. Bland 2 000 bidrag från 37 länder valde iF International Forum Designs jury ut Hagernnarna av "iF product design awards 2007”. 756 Hagernnare har erhållit det stränga ”Design-TÜV“-certifikatet. ”iF design award“ är en av de mest betydande designtävlingar världen över och premierar excellenta designprestationer. Hager erhöll den eftertraktade utmärkelsen för sin kapslingsserie Gamma.

Gamma förmonterad
Gamma centralerna levereras med alla interna ledare mellan huvudbrytare och jordfelsbrytare förbundna och med en fasskena till tre dvärgbrytare (10A C-kar) per rad. Fasskenan fortsätter hela raden ut. Det är nu enkelt att snäppa fast dvärgbrytare och samtidigt ansluta till QuickConnect-fasskenan. Centralen är försedd med beröringsskydd på fasskenan och täcklock för normslitsar i reserv.

Montering av Gamma
Enkel och exakt monteringEnkel och exakt väggmontering med Hagerst smarta monteringshjälpmedel. Sätt fästet där du Vill ha kapslingen med en skruv mitt i trepunktsfästet. Fästet är lika brett som kapslingen Hagerlket underlättar mycket Vid montering i hörn. Sätt dit chassit, väg in så den kommer rakt, och avsluta med att fästa chassit i väggen.

DIN-skenor med snäpp-in-teknik
Enkel kabel- och ledningsdragning med DIN-skenor med snäpp-in-teknik.

20% mer ledningsutrymme
Mer plats för inkommande kablar tack vara det utökade avståndet mellan bakplåt och noll / jordplintshållare Hagerlket ger 20 % mer ledningsutrymme.

Förstansad för kabeldragning
Förstansad för LF-kanal på varje sida ger en snabb och tidsbesparande kabeldragning till kapslingen.

Extra utrymme på sidorna av DIN-skenan
Bättre ledningsdragning med en med en extra sektion på båda båda sidor av DIN-skenan.

Flexibel och exakt montering
Enkel att montera bredVid eller ovan- / nedanför varandra (kapslingens underdel behöver inget mellanrum) då de små kopplingsbitarna (svarta) garanterar exakt position.

Skruven fäster även eventuell dörr
Skruven till frontstycket fäster även gångjärnen till dörren. Dörrar är tillbehör och finns i Vitt och transparant material.

Tydlig märkning
Tydlig märkning av produkter med hjälp av integrerat märksystem.

Specifikation
- Färg: Vit
- Kapslingsklass (IP): IP30
- Monteringsmetod: Utanpåliggande montage
- Djup (mm): 103
- RAL-nummer: 9010
- Inbyggnadsdjup (mm): 103
- Med monteringsplåt: Ja
- Utförande lock/kåpa: Med ursparing
- DIN-skena: Ja
- EMC-version: Nej
- Med lås: Nej
- Transparent lock/dörr: Nej
- Typ av betäckning: Lock/Kåpa
- Utbyggnad möjlig: Ja
- Invändigt djup (mm): 103
- Material hus/kapsling/stomme: Plast
- Typ av förslutning/stängning: Övrigt
