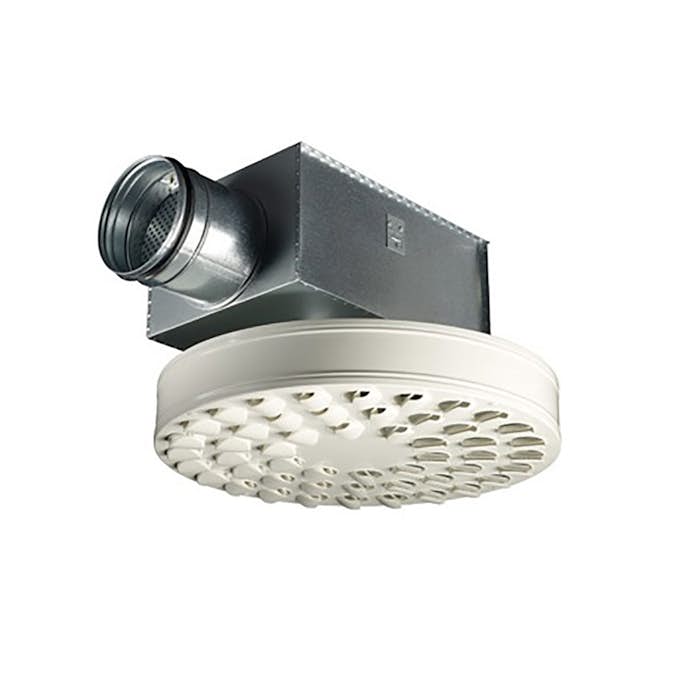

Tilluftsdon Swegon

Eagle Single Takmontage

Röranslutning: 125 mm

Lufttillförsel kan ske med över- eller undertemperatur samt med horisontell eller vertikal spridningsbild. Dystekniken möjliggör lufttillförsel med stor undertemperatur. Det är möjligt att ändra spridningsbilden efter injustering utan att luftflöde, tryckfall eller ljudnivå påverkas. Tilluftsventilet består av spridardelslåda och en demonterbar spridardel. Spridardelslådan är utrustad med en gummiringstätad anslutningsnippel. Spridardelen har aerodynamiska, vridbara dysor. Vid frihängande montage fixeras tilluftsventilets inloppsstos i anslutande kanal med popnit. Vid montage mot fasta tak skruvas tilluftsventilet fast i byggnadskonstruktion via spridardelslådans tak. När anslutningslåda ALS används kan stos mellan ALS och tilluftsventilet förlängas med vanlig cirkulär kanal upp till 500 mm utan att mätslang och spjällreglage behöver förlängas. Tilluftsventilet är tillverkat i stålplåt och förzinkad stålplåt. Hela tilluftsventilet är lackerat i vit RAL 9003/NCS S 0500-N. Dysorna är gjorda av plast (PP-Polypropen).

Maximal luftmängd är angiven vid 30 dBA, 50 Pa och inklusive anslutningslåda. Utförandet refererar till antal dysor.

Kan monteras i anslutningslåda ALSd som beställs separat.
